TUTORIAL SOFTWARE GDIS

Pungki Bagaskoro - GDIS (Graphical Display Interface for Structures) adalah program visualisasi ilmiah untuk manipulasi, display, dan analisis molekul terisolasi dan struktur periodik. Hal ini dalam pengembangan, tapi tetap cukup fungsional. Ini memiliki fitur berikut:

• Dukungan untuk banyak format file umum (CIF, PDB, XTL, XYZ, dan banyak lagi).
• Job pengajuan alat untuk paket kimia komputasi: GAMESS, Gulp, ReaxMD, dan SIESTA.
• Job analisis dan alat grafik untuk simulasi dinamika.
• Berguna manipulasi alat, termasuk matriks transformasi dan konstruksi supercell.
• Permukaan yang kuat dan alat generasi kristal morfologi.
• Pola difraksi generasi dan merencanakan.
• Animasi multi-frame file.
• Aneka alat untuk visualisasi (pengukuran, pita, layar polyhedral).

 Cara memasang software GDIS di Linux (Sekar OS):
    Cara I

a. Klik Start

b. Klik Ubuntu Software Center

c. Klik Science & Engineering pada list bagian kiri

d. Klik Chemistry

e. Klik Tombol Install pada Software GDIS

     Cara II

a. Masuk ke terminal, dengan cara klik start > Terminal Emulator atau klik kanan pada desktop > klik Terminal Emulator

b. Ketik: sudo apt-get install GDIS

c. Klik Enter

     Cara III
a. Masuk ke terminal, dengan cara klik start > Terminal Emulator atau klik kanan pada desktop > klik Terminal Emulator

b. Ketik: sudo dpkg -i (GDIS).deb

c. Klik Enter



Berikut beberapa langkah penggunaan aplikasi GDIS ini. disini saya (Pungki) akan menggunakan contoh sederhana yakni dengan membuat molekul air (H2O) dengan aplikasi ini. langkah-langkahnya adalah sebagai berikut.
Seperti biasa buka aplikasi GDIS, dimana tampilan awalnya akan seperti berikut :

 Klik pada ikon new model untuk membuat model baru,

 Pada kolom model pilih model : editing,

Pada bagian label ketik nama atom yang akan digunakan, kemudian klik pada bagian Add atoms dan klik pada jendela gambar, maka atom akan muncul. Pada penjelasan kali ini saya akan membuat molekul air sehingga saya akan membuat dua atom H dan sebuah atom O.

 Berikutnya untuk membuat ikatan antar atom diatas, klik Add bonds dan klik salah satu atom dan tarik ke atom lainnya dan molekul air pun selesai kita buat

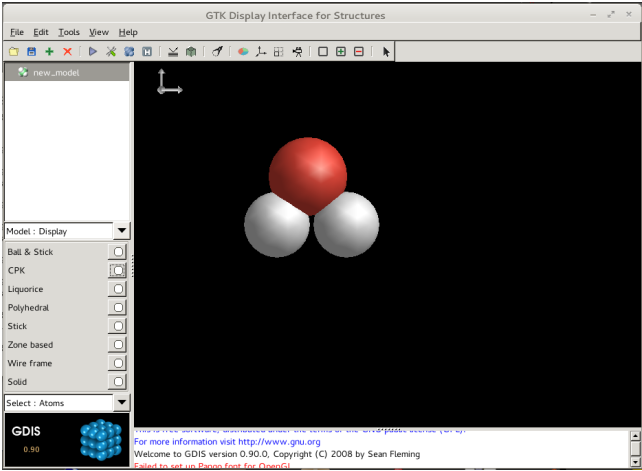

 Pada aplikasi ini disediakan beberapa jenis tampilan molekul, seperti pada aplikasi kimia lainnya dan untuk memilih tampilan yang diinginkan dapat kita lihat dengan memilih Display pada bagian model seperti pada gambar berikut ini.

Klik sesuai dengan keinginan mka secara otomatis bentuk molekul akan berubah-ubah sesuai pilihan anda. :)

Menggunakan Tool Measurements

Dengan aplikasi GDIS kita dapat melakukan berbagai pengukuran seperti ikatan, jarak antar atom, serta sudut ikatan dari molekul yang kita buat. Caranya adalah klik ikon measurements. Maka akan muncul tampilan seperti berikut :

Klik pada tab search kemudian pilih parameter apa yang hendak kita ukur (Bonds, Distances, Intermolecular, Bond Angles, atau Angles) kemudian klik search. Maka pada label list akan muncul nilai nilai dari pengukuran.

Tool Animation

Dengan tool animation ini kita dapat merekam aktifitas kita dalam melakukan pengamatan ataupun membuat suatu molekul bahkan kita juga bisa menyimpannya dalam bentuk gambar dengan format .gif ataupun video. Untuk menggunakannya klik ikon Animation maka akan muncul tampilan berikut:

Klik pada tab rendering, beri centang pada bagian make movie, pilih jenis file keluaran dan isikan nama filenya kemudian close, maka kegiatan anda pada jendela gambar akan terekam.

Selanjutnya untuk memutar kembali hasil kegiatan anda, klik kembali ikon Animation lalu pada bagian bawah klik play dan kegiatan anda kan diputar..  :)
